CNC تشكيله بين قوسين
نحن تصنيع مخصصالأقواس المصنعة باستخدام الحاسب الآليمن رسومات العملاء وملفات CAD، بما في ذلكأقواس التثبيت، الأقواس L والزاوية، حوامل المحرك والمضخة، أقواس المستشعر والمشغل، أقواس الإلكترونيات وثنائي الفينيل متعدد الكلور، أقواس العرض، أقواس المجمعة والأقواس الزاوية، أقواس التثبيت، أقواس المفصلات وأقواس الانتقال. إن إمكانياتنا في الطحن والحفر والنقر والطحن باستخدام الحاسب الآلي ذات المحاور الثلاثة والخمسة محاور تنتج أقواسًا صلبة ودقيقة للآلات والأتمتة والروبوتات والمحركات والمرفقات الإلكترونية والأنظمة الهيدروليكية ومعدات الطاقة المتجددة.
يتم وضع القوس ويحمل الحمل بين المكونات - لذلكدقة موضع الثقب والتسطيح والعمودية والسمك وجودة الحافةتحديد ما إذا كانت الأجزاء محاذاة والتجمعات مثبتة بشكل صحيح. نقوم بتصنيع الأقواس منالألومنيوم (6061-T6، 6063-T5، 7075-T6، 5052-H32)، الفولاذ المقاوم للصدأ (303، 304، 304L، 316، 316L، 17-4 PH)، الكربون وسبائك الصلب (1045، 4140، 4340)، النحاس (C36000)، النحاس (C10100، C11000) والتيتانيوم (الدرجة 2، الدرجة 5)، يتم تشكيله من لوح صلب وشريط - لوح غير مثني - بحيث يتم إنتاج كل وجه وفتحة وثقب في الرسم. يتم تصنيع الأجزاء وفقًا للأبعاد والتفاوتات والمواد ومتطلبات التشطيب المحددة، مع توفر شهادات المواد عند الطلب.
أنواع الأقواس المُشكَّلة باستخدام الحاسب الآلي التي نقوم بتصنيعها
نحن نصنع مجموعة واسعة من أنواع الأقواس. وفيما يلي الأكثر شيوعا؛ إذا كان الرسم الخاص بك يظهر تكوينًا مختلفًا، فأرسله للمراجعة.
تصاعد بين قوسين
حوامل مسطحة ومتعددة-للمعدات واللوحات والوحدات.
مواد: 6061-T6 · 304 · 316L · 4140
L & زاوية بين قوسين
أقواس زاوية قائمة- ذات أضلاع صلبة ووجوه دقيقة.
مواد: 6061-T6 · 304 · 316L · C36000
حوامل المحرك والمضخة
حوامل وجه المحرك وأقواس المضخة بأنماط مسامير دقيقة.
مواد: 6061-T6 · 4140 · 4340 · 316L
أقواس الاستشعار والمحرك
تحديد المواقع بين قوسين لأجهزة الاستشعار والكاميرات والمحركات.
مواد: 6061-T6 · 304 · 316L · C10100
بين قوسين الالكترونيات
مواجهات ثنائي الفينيل متعدد الكلور، ودعم اللوحة وإطارات تثبيت العرض.
مواد: 6061-T6 · 5052-H32 · 304 · C36000
مجمعة والأقواس الزاوية
مجمعات تقوية مثلثة وموصلات زاوية الإطار.
مواد: 6061-T6 · 6063-T5 · 304 · 316L
لقط بين قوسين
تقسيم-حمالات المشبك والأشرطة للأنابيب والقضبان والأعمدة.
مواد:6061-T6 · 4140 · 316L · تيتانيوم درجة 5
المفصلات والأقواس المحورية
أقواس مع تجاويف تحمل للأبواب والأغطية المفصلية.
مواد: 6061-T6 · 4140 · 316L · C95400
أقواس تركيب الطاقة الشمسية والكهروضوئية
حوامل الألواح والسكك الحديدية للمنشآت الشمسية والخارجية.
مواد:6061-T6 · 6005-T5 · 316L · تيتانيوم درجة 2
بين قوسين الهيدروليكية
لوحات تركيب الصمامات والمشعبات مع أنماط المنافذ.
مواد:6061-T6 · 4140 · 316 لتر · 17-4 ف
أقواس الانتقال والمحول
الأقواس التي تربط أنظمة الإطار أو السكك الحديدية المختلفة.
مواد: 6061-T6 · 304 · 4140 · C36000
الأقواس الهيكلية المخصصة
-أقواس هيكلية واحدة مصنوعة آليًا من كتلة صلبة.
مواد:7075-T6 · 4340 · 17-4 PH · تيتانيوم درجة 5
هل لديك شريحة مخصصة؟ أرسل الرسم الخاص بك
عمليات التصنيع باستخدام الحاسب الآلي للأقواس
3-محور الطحن باستخدام الحاسب الآلي
الأفضل لـ:الوجوه · الجيوب · الفتحات · الثقوب
العملية الأساسية للأقواس المسطحة والزاوية.
4/5 محور الطحن باستخدام الحاسب الآلي
الأفضل لـ:أجزاء مستوية متعددة- · زوايا مركبة
آلات متعددة الوجوه في إعداد واحد للحصول على دقة أفضل.
الحفر والتنصت
الأفضل لـ:أنماط الترباس · الخيوط · الثقوب المتقاطعة
مواضع ثقب دقيقة بخيوط ملولبة ومطحونة.
تحول باستخدام الحاسب الآلي
الأفضل لـ:الرؤساء · البطانات · تحمل المملون
ميزات مستديرة وتجويف مُجهز تم تصنيعه وفقًا لفئات H7.
طحن الموضوع
الأفضل لـ:خيوط كبيرة · ثقوب عمياء
خيوط قوية ودقيقة حيث يكون التنصت محدودًا.
إزالة الأزيز وتشطيب الحواف
الأفضل لـ:الحواف · الثقوب · سلامة التعامل
نتوء-حواف حرة؛ الشطب وأنصاف الأقطار لكل رسم.
مواد قوس CNC
بالنسبة للأقواس، يعتمد اختيار المواد علىالحمل والصلابة والوزن وبيئة التآكل والمظهر. نقوم بتصنيع الأقواس من المواد المعدنية المذكورة أدناه - الألومنيوم والفولاذ المقاوم للصدأ والكربون وسبائك الفولاذ والنحاس والنحاس والتيتانيوم.
| مادة | الدرجات المشتركة | تطبيقات القوس النموذجية | المزايا الرئيسية |
|---|---|---|---|
| الألومنيوم | 6061-T6 · 6063-T5 · 6005-T5 · 7075-T6 · 5052-H32 · 2024-T3 | حوامل التثبيت، حوامل المحرك، حوامل الإلكترونيات، حوامل الطاقة الشمسية | قوة عالية-إلى-الوزن، ومقاومة التآكل، وقابلة للأكسدة؛ 6061-T6 هو المعيار للأغراض العامة |
| الفولاذ المقاوم للصدأ | 303 · 304 · 304 لتر · 316 · 316 لتر · 17-4 ف | الأقواس البحرية، حوامل المعدات الغذائية والكيميائية، الأقواس الخارجية | مقاومة التآكل. 316L يناسب بيئات الكلوريد؛ 17-4 PH يضيف القوة |
| الكربون وسبائك الصلب | 1045 · 4140 · 4340 · اللوحة الهيكلية من النوع Q355 | حوامل للخدمة الشاقة-، وأقواس متشعبة هيدروليكية، وأقواس تثبيت | صلابة وقوة عالية للأقواس المحملة؛ قابلة للحام والطلاء |
| النحاس | C36000 قطع نحاس مجاني- · نحاس بحري C46400 | حوامل الأدوات، وحوامل الزينة، والأقواس غير المغناطيسية-. | قابلية تصنيع ممتازة، ومقاومة للتآكل، وغير-مغناطيسية |
| نحاس | C10100 (OFHC) · C11000 النحاس كهربائيا | أقواس التأريض، والحوامل الموصلة، ودعامات الترددات اللاسلكية وقضيب التوصيل | الموصلية الكهربائية والحرارية العالية |
| التيتانيوم | الصف 2 (CP) · الصف 5 (Ti-6Al-4V) | أقواس بحرية وكيميائية وخفيفة الوزن-عالية القوة | مقاومة رائعة للتآكل بأفضل قوة-إلى-الوزن |
دقة القوس وميزات التركيب
تحدد الأقواس مكان التجميعات، وبالتالي فإن الميزات الموجودة أدناه تحدد ما إذا كانت الأجزاء مثبتة بدون تركيب. نحن نصنعها حسب الرسم، ونشددها عند الطلب.
| مواصفة | القدرة النموذجية | لماذا يهم بين قوسين |
|---|---|---|
| موضع الثقب (نمط الترباس) | ±0.05–0.1 مم (الدقة حتى ±0.02 مم) | يتم تثبيت المعدات والإطارات التي تم شراؤها دون إعادة العمل |
| قطر الثقب | ±0.01–0.05 مم؛ موسع إلى H7 عند الطلب | ثبت وأغلق-مواقع الملاءمة؛ تحمل يناسب |
| التسطيح | 0.02–0.05 مم لكل 100 مم (ألواح مخففة الضغط) | اتصال كامل بالوجه-على الأسطح المثبتة |
| عمودي (الوجوه الزاوية) | 0.02-0.05 ملم | وجوه تركيب مربعة للمحاذاة الحقيقية |
| سماكة | ±0.02–0.05 ملم | قوة متسقة ووظيفة فاصل |
| عرض الفتحة وموقعها | ±0.03–0.05 ملم | نطاقات التعديل وسفر التثبيت |
| دقة الموضوع | ISO 6g / 6H أو لكل رسم | تثبيت آمن؛ المواضيع استغلالها والمطحون |
| خشونة السطح | را 0.8-3.2 ميكرومتر؛ Ra 0.4–0.8 ميكرومتر عند الطلب | ختم الوجوه والمظهر وإعداد الطلاء |
| الأبعاد الحرجة | ±0.01 مم (الدقة حتى ±0.005 مم) | قياس-أقواس الجودة والمحاذاة |
الميزات المهمة التي نتحكم فيها
أنماط الترباس- مواضع وأقطار الفتحات المطابقة لمعدات التزاوج، وموسعة حيث يكون موقع الوتد مطلوبًا.
تم تصنيعه -من-دقة صلبة- الوجوه والفتحات والثقوب التي تم إنتاجها في نفس الإعداد أو باستخدام مرجعيات محمولة بين الإعدادات.
التسطيح والتربيع- يتم التحكم فيه على الأوجه المتصاعدة بحيث توضع الأقواس وتتحاذى بشكل صحيح.
المواضيع- متري، UNC/UNF وخيوط خاصة ذات عمق وقوة صحيحين.
الحواف والزوايا- حواف مشطوفة ومشوهة بأنصاف أقطار لكل رسمة لضمان السلامة والتصاق الطلاء.
تعريف- أرقام الأجزاء أو العلامات بالليزر عند الطلب لإمكانية التتبع والتجميع.
المعالجة الحرارية وتخفيف التوتر لأقواس CNC
تتم معالجة الأقواس الفولاذية المحملة وأقواس الألومنيوم-عالية القوة بالحرارة كما هو محدد في الرسم. تخفيف الضغط قبل المعالجة النهائية يحافظ على المقاطع الرقيقة مسطحة.
| المعالجة الحرارية | الدرجات المطبقة | أجزاء قوس نموذجية |
|---|---|---|
| إخماد ومزاج | 1045 · 4140 · 4340 | حوامل محرك للخدمة الشاقة-، وأقواس هيكلية |
| الحل + الشيخوخة | 17-4 ف. · 7075-T6 | أقواس من الألومنيوم والفولاذ المقاوم للصدأ-عالية القوة |
| تخفيف التوتر | جميع درجات الصلب | أقواس رفيعة وكبيرة قبل الانتهاء من الطحن |
| التطبيع | لوحة من الصلب الكربوني | لحام-الأقواس الإعدادية والهيكلية |
التشطيبات السطحية لأقواس CNC
تعمل اللمسات النهائية للسطح على حماية الأقواس من التآكل وإعدادها للتجميع أو الطلاء أو متطلبات المظهر المؤكسد.
| الانتهاء من السطح | المواد القابلة للتطبيق | أجزاء قوس نموذجية | الفائدة الرئيسية |
|---|---|---|---|
| أنودة (النوع الثاني / الصلب الثالث) | 6061-T6 · 6063-T5 · 7075-T6 · 5052-H32 | التركيب والمحرك والأقواس الشمسية | مقاومة التآكل والتآكل. خيارات الألوان |
| التحويل الكيميائي (الكرومات) | درجات الألومنيوم | قم بطلاء-أقواس إلكترونية جاهزة | الحماية من التآكل الموصلي؛ قاعدة الطلاء |
| طلاء النيكل اللاكهربائي | 4140 · 4340 · 1045 · الألومنيوم | الأقواس الهيدروليكية والصناعية | حماية موحدة من التآكل على جميع الوجوه |
| التخميل | 303 · 304 · 316 لتر · 17-4 درجة حموضة | الأقواس البحرية والغذائية والخارجية | يزيل الحديد الحر، ويحسن مقاومة التآكل |
| التلميع الكهربائي | 304 · 316L | أقواس غذائية وطبية ونظيفة | سطح أملس ونظيف ومشرق |
| طلاء الزنك | الصلب الكربوني | أقواس فولاذية للأغراض العامة- | الحماية الاقتصادية من التآكل |
| أكسيد أسود | 1045 · 4140 · 4340 | الأقواس الصناعية والآلات | الحماية الاقتصادية من التآكل. تراكم منخفض |
| مسحوق الطلاء / إعداد الطلاء | الصلب · الألومنيوم | الأقواس الهيكلية والخارجية | طلاء آلي-للأسطح الجاهزة عند الطلب |
لست متأكدا من النهاية التي تناسب قوسك؟أرسل الرسم والمواد والتطبيق للحصول على توصية نهائية.
مراقبة جودة القوس
نقوم بفحص أنماط البراغي وأحجام الفتحات والتسطيح والتربيع والخيوط طوال فترة الإنتاج للتأكد من أن الأقواس تتوافق مع الرسم وتجميعها بشكل صحيح. بالنسبة للمشاريع الموثقة، يمكننا توفير شهادات المواد وسجلات التفتيش لدعم التفتيش الوارد الخاص بك.
| البند التفتيش | المعدات / الطريقة | أجزاء قوس نموذجية |
|---|---|---|
| موضع الثقب ونمطه | CMM · قياس الارتفاع | حوامل المحرك، والأقواس المتعددة، وأنماط البراغي |
| قطر الثقب | مقاييس الدبوس · الميكرومتر · CMM | فتحات المسامير، فتحات المسامير، فتحات المحامل |

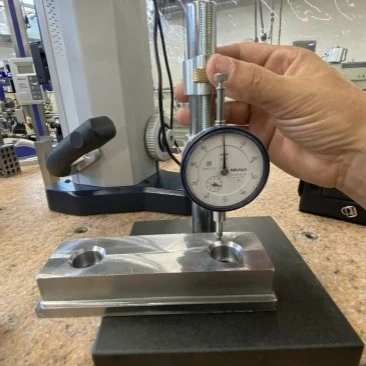

| التسطيح | CMM · لوحة السطح والمؤشر | وجوه متزايدة، لوحات القاعدة |
| عمودي / الزوايا | CMM · المربع والمؤشر | L والأقواس الزاوية، مجمعات |
| سمك وفتحات | ميكرومتر · الفرجار · CMM | جميع الأقواس، وفتحات التعديل |
| فحص الموضوع | اذهب/لا-اذهب إلى مقاييس الخيط | الثقوب والأزرار الملولبة |
| خشونة السطح | اختبار الخشونة | الختم وظهور الوجوه |
| التحقق من المواد | مطياف + شهادة المواد | المواد الخام الواردة (متوفرة باللغة الإنجليزية 10204 3.1) |
| التفتيش النهائي | CMM + تقرير التفتيش | قبول الأبعاد النهائية |
هل تحتاج إلى مراقبة جودة موثقة؟أرسل لنا الرسومات الخاصة بك ومتطلبات التفتيش.
النموذج الأولي وتصنيع الأقواس-منخفضة الحجم
غالبًا ما تبدأ مشاريع الأقواس بنماذج أولية - من التصميمات الجديدة، أو فحوصات الملاءمة على التجميعات أو الاستبدالات التي يجب اختبارها قبل الإنتاج. نحن نؤيدالنموذج الأولي والتصنيع باستخدام الحاسب الآلي (CNC) منخفض الحجممن عينات فردية إلى أوامر دفعية صغيرة متكررة-.
تصنيع النماذج الأولية
للتصميمات الجديدة والتحقق من الصحة وفحوصات الملاءمة.
الكمية النموذجية:1-10 قطع
انخفاض حجم-الإنتاج
للأنظمة التجريبية وعمليات الإنتاج الأولية.
الكمية النموذجية:10–1، 000+ قطعة
كرر الإنتاج
للأقواس الاحتياطية والطلبات المتكررة مع التصاميم المعمول بها.
الكمية النموذجية:بناء على متطلبات المشروع
مناسبة ل
التركيب، L والأقواس الزاوية
تركيب المحرك والمضخة
أجهزة الاستشعار والمحرك والأقواس الإلكترونية
مجمعة، الزاوية والأقواس الهيكلية
لقط والأقواس المفصلية
أقواس الانتقال الشمسية والمخصصة
التعبئة والتغليف والمهلة الزمنية لأقواس CNC
التعبئة والتغليف
حماية السطح:أكياس البولي ايثيلين، طبقة واقية على الوجوه المؤكسدة والمصقولة
الحماية من التآكل:ورق VCI للأقواس الفولاذية في النقل الخارجي
حماية الموضوع:رغوة أو أغطية عند الطلب للثقوب والمسامير
أوامر مختلطة:مرتبة حسب رقم الجزء مع الملصقات وقوائم مراجعة الكمية
التغليف المخصص:يتم دعم متطلبات التعبئة الخاصة بالعميل-.
المهلة النموذجية
| نوع الطلب | المهلة النموذجية |
|---|---|
| النموذج الأولي | 5-10 أيام عمل |
| طلب حجم منخفض- | 10-20 يوم عمل |
| أمر الإنتاج | 15-30 يوم عمل |
| كرر الطلب | 10-25 يوم عمل |
التعليمات
س: 1. ما هي الأقواس المصنعة باستخدام الحاسب الآلي التي يمكنك تصنيعها؟
ج: نقوم بتصنيع كتائف تثبيت مخصصة، وأقواس L وزاوية، وحوامل المحرك والمضخة، وأقواس الاستشعار والمشغل، وأقواس الإلكترونيات، وأقواس مجمعة وزاوية، وأقواس التثبيت، وأقواس المفصلات، وحوامل الطاقة الشمسية والأقواس الهيكلية المخصصة من رسومات العملاء.
س: 2. ما هي المواد التي تصنع منها الأقواس؟
ج: نقوم بتصنيع الأقواس من الألومنيوم (6061-T6، 6063-T5، 6005-T5، 7075-T6، 5052-H32)، الفولاذ المقاوم للصدأ (303، 304، 304L، 316، 316L، 17-4 PH)، الكربون وسبائك الصلب (1045، 4140، 4340)، النحاس (C36000، C46400)، النحاس (C10100، C11000) والتيتانيوم (الدرجة 2، الدرجة 5).
س: 3. هل الأقواس الخاصة بك مصنوعة من مادة صلبة؟
ج: نعم. نقوم بتصنيع الأقواس من الألواح الصلبة والقضبان والكتل، لذلك يتم إنتاج جميع الوجوه والفتحات والثقوب للرسم - أقوى وأكثر دقة من بناء الألواح المنحنية-.
س: 4. ما هي التفاوتات التي يمكنك تحقيقها بين الأقواس؟
ج: نحتفظ عادةً بـ ±0.01 مم على الأبعاد الحرجة (الدقة إلى ±0.005 مم)، ومواضع الثقب إلى ±0.05–0.1 مم (الدقة إلى ±0.02 مم)، والتسطيح/التعامد وصولاً إلى 0.02–0.05 مم لكل 100 مم.
س: 5. هل يمكنك تصنيع الأقواس لتتناسب مع أنماط البراغي القياسية؟
ج: نعم. نقوم بتصنيع أنماط وجه المحرك NEMA، وأنماط شفة المضخة ISO، وسكك DIN، وتركيبات النظام -، بالإضافة إلى أي نمط مسمار مخصص من الرسم الخاص بك.
س: 6. هل يمكنك تصنيع الأقواس بفتحات وفتحات ملولبة؟
ج: نعم. نحن نقوم بالحفر والنقر على المقاييس المترية، UNC/UNF والخيوط الخاصة، وفتحات ضبط المطحنة مع التحكم في العرض والموضع.
س: 7. هل يمكنك تشغيل -أقواس مستوية متعددة في إعداد واحد؟
ج: نعم. آلات الطحن ذات 4/5 محاور لدينا لها أوجه وزوايا مركبة متعددة في إعداد واحد، مما يحافظ على أنماط الثقوب والأوجه مربعة مع بعضها البعض.
س: 8. هل يمكنك توفير-الأقواس الهيكلية للخدمة الشاقة؟
ج: نعم. نقوم بتصنيع الأقواس الهيكلية من 4140، و4340، و17-4 PH و7075-T6، مع إخماد - و- معالجة حرارية للمزاج أو المحلول والتعتيق حيث يتطلب الرسم قوة أعلى.
س: 9. ما هي التشطيبات السطحية التي تقدمها للأقواس؟
ج: الأنودة (النوع II / الصلب III)، طلاء التحويل الكيميائي، النيكل غير الكهربي، التخميل، التلميع الكهربائي، طلاء الزنك، أكسيد الأسود، وطلاء -الأسطح المصنعة آليًا الجاهزة.
س: 10. هل يمكنك -وضع علامة على أرقام الأجزاء بين قوسين بالليزر؟
ج: نعم. يمكننا إضافة أرقام الأجزاء والمسلسلات وعلامات التتبع عن طريق وضع علامة بالليزر عند الطلب.
س: 11. هل يمكنك توفير شهادات المواد وتقارير التفتيش؟
ج: نعم. يمكننا توفير شهادات المواد (EN 10204 3.1)، وتقارير فحص الأبعاد، وتقارير CMM، وسجلات التسطيح عند الطلب.
س: 12. هل تقبلون الرسومات ثنائية الأبعاد وملفات CAD؟
ج: يمكننا العمل من خلال ملفات الرسم STEP وSTP وIGES وIGS وSolidWorks وDXF و2D الشائعة.
س: 13. ما هي المهلة الزمنية النموذجية للأقواس المصنعة باستخدام الحاسب الآلي؟
ج: تتراوح المهل الزمنية النموذجية بين 5 و10 أيام عمل للنماذج الأولية، و10 إلى 20 يوم عمل للطلبات ذات الحجم المنخفض-، و15 إلى 30 يوم عمل لأوامر الإنتاج، اعتمادًا على درجة التعقيد والكمية والمواد والتشطيب.
أرسل ملف الرسم ثنائي الأبعاد أو ملف CAD ثلاثي الأبعاد ودرجة المواد والكمية ومتطلبات التشطيب.
