الفواصل الآلية باستخدام الحاسب الآلي
نحن تصنيع مخصصالفواصل المصنعة باستخدام الحاسب الآليمن رسومات العملاء وملفات CAD، بما في ذلكالفواصل الأسطوانية، والموانع الدقيقة، والفواصل الأنبوبية، والفواصل المسطحة والغاسلة، والفواصل المتدرجة، والفواصل الملولبة والمواجهات، وفواصل المحامل، وفواصل المحرك والوصلات، والحشوات، وقطع المسافة المتصاعدة. تعمل إمكانات الطحن والطحن والحفر والتوسيع باستخدام الحاسب الآلي (CNC)- على إنتاج فواصل دقيقة ومتسقة الأبعاد للآلات والمحركات والمضخات والمكونات الهيدروليكية والإلكترونيات والسيارات والفضاء والتجميعات الصناعية العامة.
يقوم المباعد بوضع المكونات وفصلها ومحاذاتهاتركيز OD/ID، توازي الوجه، الطول، التربيع، سمك الجدار وكسر الحافةتحديد ما إذا كانت التجميعات مناسبة ومحاذات وتحميل مسبق بشكل صحيح. نقوم بتصنيع الفواصل منالألومنيوم (6061-T6، 6063-T5، 7075-T6، 5083)، الفولاذ المقاوم للصدأ (303، 304، 304L، 316، 316L، 17-4 PH)، الكربون وسبائك الصلب (1045، 4140، 4340، لوحة من النوع Q355)، النحاس (C36000، C46400)، النحاس (C10100، C11000) والتيتانيوم (الدرجة 2، الدرجة 5)، تم تصنيعها من شريط صلب وأنبوب ولوحة - غير مصبوبة - لذلك يتم قطع كل بُعد وفقًا للرسم للنماذج الأولية و-الإنتاج المنخفض الحجم. يتم تصنيع الأجزاء وفقًا للأبعاد والتفاوتات والمواد ومتطلبات التشطيب المحددة، مع توفر شهادات المواد عند الطلب.
أنواع الفواصل المُشكَّلة باستخدام الحاسب الآلي التي نقوم بتصنيعها
نحن نصنع مجموعة واسعة من أنواع الفواصل. وفيما يلي الأكثر شيوعا؛ إذا كان الرسم الخاص بك يظهر تكوينًا مختلفًا، فأرسله للمراجعة.
الفواصل الأسطوانية
قطع مسافة مستديرة للأعمدة والتجمعات المثبتة بمسامير.
مواد: 6061-T6 · 4140 · 316L · C36000
مواجهات دقيقة
أعمدة ملولبة أو عادية للإلكترونيات والألواح.
مواد:303 · 316L · 6061-T6 · تيتانيوم درجة 5
الفواصل الأنبوبية
يتم تشكيل الفواصل من أنبوب ذو تجاويف متحدة المركز.
مواد: 6061-T6 · 316L · C46400 · 1045
الفواصل المسطحة والغسالة
قطع رفيعة ومسطحة وغسالات -شديدة التحمل.
مواد:1045 · 6061-T6 · C36000 · 17-4 ف
الفواصل المتدرجة
فواصل ذات أقطار متعددة- لتحديد المواقع المعقدة.
مواد: 4140 · 7075-T6 · 316L · C36000
الفواصل الخيوط
قطع مسافة ملولبة للذكور/الإناث للتثبيت.
مواد:303 · C36000 · 6061-T6 · 17-4 ف
تحمل الفواصل
فواصل دقيقة لتحمل التحميل المسبق والتباعد.
مواد:4140 · 4340 · 6061-T6 · 17-4 ف
فواصل المحرك والإقتران
الفواصل لتركيبات المحرك، وفجوات الاقتران والمحاذاة.
مواد: 6061-T6 · 1045 · 4140 · 304
الحشوات وقطع المسافة المتصاعدة
فواصل رفيعة للتسوية والمحاذاة والتركيب.
مواد: C36000 · 1045 · 6061-T6 · 316L
الفواصل غير-المغناطيسية
الفواصل للأدوات والتجمعات المغناطيسية.
مواد:C36000 · C46400 · 6061-T6 · تيتانيوم درجة 5
الفواصل رمح الدقة
الفواصل لتحديد موضع العمود والاحتفاظ به.
مواد:4140 · 4340 · 17-4 درجة الحموضة · 316 لتر
الفواصل الآلية المخصصة
-فواصل خاصة من القضيب والأنبوب واللوحة.
مواد:7075-T6 · 4340 · 17-4 PH · تيتانيوم درجة 5
هل لديك فاصل مخصص؟ أرسل الرسم الخاص بك
عمليات التصنيع باستخدام الحاسب الآلي للفواصل
تحول باستخدام الحاسب الآلي
الأفضل لـ:التطوير التنظيمي · الهوية · الوجوه
العملية الأولية للفواصل الأسطوانية ذات التركيز المحكم.
الطحن باستخدام الحاسب الآلي
الأفضل لـ:الشقق · المفاتيح · الفتحات
آلات المسطحات والمفاتيح والفتحات والثقوب المتقاطعة على أجسام المباعد.
تحول باستخدام الحاسب الآلي مع الأدوات الحية
الأفضل لـ:فتحات متقاطعة · ميزات مطحونة
يكمل التجاويف والثقوب والفتحات في إعداد واحد للتأكد من الدقة.
الحفر والتوسيع
الأفضل لـ:دقة التجويف · ثقوب وتد
التجاويف المثقوبة مثبتة على H7 لتطبيقات الضغط-والملاءمة والعمود.
طحن الموضوع والتنصت
الأفضل لـ:مواجهات · الفواصل الخيوط
أعمى ومن خلال المواضيع لميزات المواجهة الذكور / الإناث.
إزالة الأزيز وكسر الحواف
الأفضل لـ:الوجوه · التجاويف · الزوايا
فواصل حواف موحدة وتجويفات خالية من نتوءات-لتجميع نظيف.
مواد فاصل CNC
بالنسبة للفواصل، يعتمد اختيار المواد علىالقوة ومقاومة التآكل والوزن والتمدد الحراري والتوصيل. نقوم بتصنيع الفواصل من المواد المعدنية المذكورة أدناه - الألومنيوم والفولاذ المقاوم للصدأ والكربون وسبائك الصلب والنحاس والنحاس والتيتانيوم.
| مادة | الدرجات المشتركة | تطبيقات المباعدة النموذجية | المزايا الرئيسية |
|---|---|---|---|
| الألومنيوم | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | المواجهات، والفواصل المحركة والاقتران، والإلكترونيات | قوة عالية-إلى-الوزن، ومقاومة التآكل، وقابلة للأكسدة؛ 6061-T6 هو المعيار للأغراض العامة |
| الفولاذ المقاوم للصدأ | 303 · 304 · 304 لتر · 316 · 316 لتر · 17-4 ف | مواجهات دقيقة، وفواصل بحرية وفواصل أدوات | مقاومة التآكل. 316L يناسب بيئات الكلوريد؛ 17-4 PH يضيف القوة |
| الكربون وسبائك الصلب | 1045 · 4140 · 4340 · لوحة من النوع Q355 | الفواصل المحملة والفواصل المحامل والعمود | صلابة وقوة عالية للتطبيقات المحملة والمتصلبة |
| النحاس | C36000 قطع نحاس مجاني- · نحاس بحري C46400 | فواصل غير مغناطيسية، ومواجهات للأجهزة | قابلية تصنيع ممتازة، ومقاومة للتآكل، وغير-مغناطيسية |
| نحاس | C10100 (OFHC) · C11000 النحاس كهربائيا | فواصل موصلة للحرارة-وناقلة للحرارة | الموصلية الكهربائية والحرارية العالية |
| التيتانيوم | الصف 2 (CP) · الصف 5 (Ti-6Al-4V) | فواصل جوية وبحرية وخفيفة الوزن-عالية القوة | مقاومة رائعة للتآكل بأفضل قوة-إلى-الوزن |
دقة الفاصل والهندسة
يتم تعريف الفواصل من خلال أبعادها وعلاقاتها الهندسية. تحدد العناصر أدناه ما إذا كانت التجميعات مناسبة ومحاذات وتحميل مسبق بشكل صحيح. نحن نصنعها حسب الرسم، ونشددها عند الطلب.
| ميزة | القدرة النموذجية | لماذا يهم الفواصل |
|---|---|---|
| أبعاد OD / ID | ±0.01–0.02 مم (الدقة حتى ±0.005 مم) | ملاءمة المكونات وموضعها للرسم |
| تركيز OD/ID | 0.01-0.02 ملم TIR | تعمل الأعمدة بشكل صحيح ويتم محاذاة الفواصل |
| توازي الوجه | 0.01-0.03 ملم عبر الوجوه | توزيع متساوي للحمل وتباعد دقيق |
| الطول / الارتفاع | ±0.02–0.05 مم (الدقة حتى ±0.01 مم) | تصحيح الفجوة والتحميل المسبق بين المكونات |
| تربيع | 0.02-0.05 ملم | وجوه الجلوس مربعة إلى التجويف |
| سمك الجدار | ±0.05–0.1 مم على فواصل الأنبوب | قوة موحدة والوزن |
| فواصل الحافة والشطب | 0.1-0.5 ملم أو لكل رسمة | تجميع نظيف بدون نتوءات أو تلف |
| المفاتيح والفتحات | ±0.03–0.05 ملم | ميزات نقل عزم الدوران-ومضادة للدوران |
| خشونة السطح | را 0.8-3.2 ميكرومتر؛ Ra 0.4–0.8 ميكرومتر عند الطلب | وجوه الدقة والتحمل والمظهر |
الميزات المهمة التي نتحكم فيها
التطوير التنظيمي والمعرف- تحولت إلى متحدة المركز بحيث تكون الأعمدة وأجزاء التزاوج في محاذاة صحيحة.
الوجوه والتوازي- وجوه نهائية مسطحة ومتوازية لضمان التحميل المتساوي والتباعد الدقيق.
التحكم في الطول- يتم الاحتفاظ بأبعاد الطول والكومة الحرجة بـ ±0.01 مم على الفواصل الدقيقة.
فواصل الحافة- حواف متسقة وتجويف مزخرف للتجميع والتعامل النظيف.
المواضيع وميزات المواجهة- متري، UNC/UNF وخيوط خاصة ذات عمق وقوة صحيحين.
تعريف- أرقام الأجزاء أو العلامات بالليزر عند الطلب لإمكانية التتبع والتجميع.
المعالجة الحرارية وتخفيف التوتر لفواصل CNC
تتم معالجة الفواصل الفولاذية المحملة والألومنيوم-عالية القوة بالحرارة كما هو محدد في الرسم. يؤدي تخفيف الضغط قبل الانتهاء من التشغيل الآلي إلى الحفاظ على ثبات الفواصل الرفيعة والكبيرة من حيث الأبعاد.
| المعالجة الحرارية | الدرجات المطبقة | أجزاء فاصل نموذجية | فائدة |
|---|---|---|---|
| إخماد ومزاج | 1045 · 4140 · 4340 | رمح محملة والفواصل تحمل | قوة أعلى ومقاومة التآكل |
| الحل + الشيخوخة | 17-4 ف. · 7075-T6 | فواصل -من الفولاذ المقاوم للصدأ والألومنيوم عالية القوة | القوة مع مقاومة التآكل |
| تخفيف التوتر | جميع درجات الفولاذ · 6061-T6 | فواصل جدارية كبيرة ورفيعة-قبل الانتهاء من التصنيع | يحسن التسطيح واستقرار الأبعاد |
| التطبيع | شريط ولوحة من الصلب الكربوني | الفواصل الهيكلية واللحامية-الإعدادية | هيكل موحد وقابلية التشغيل الآلي |
التشطيبات السطحية للفواصل CNC
تعمل تشطيبات السطح على حماية الفواصل وإعدادها للتجميع أو المظهر أو مقاومة التآكل -متطلبات المقاومة - مع الحفاظ على دقة الواجهات المصنعة آليًا وفقًا للمعايير.
التحويل الكيميائي

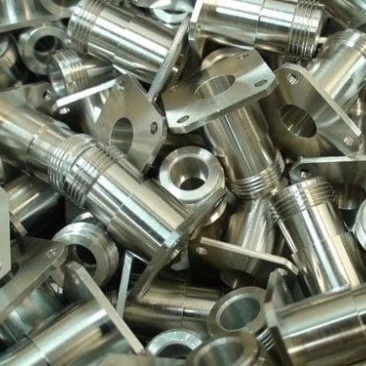

التخميل
معطف مسحوق
طلاء الزنك
| الانتهاء من السطح | المواد المطبقة | أجزاء فاصل نموذجية | الفائدة الرئيسية |
|---|---|---|---|
| أنودة (النوع الثاني / الصلب الثالث) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | المواجهات والفواصل الحركية والإلكترونية | مقاومة التآكل والتآكل. خيارات الألوان |
| التحويل الكيميائي (الكرومات) | درجات الألومنيوم | قم برسم-مواجهات إلكترونية جاهزة | الحماية من التآكل الموصلي؛ قاعدة الطلاء |
| طلاء النيكل اللاكهربائي | 4140 · 4340 · 1045 · الألومنيوم | الفواصل الصناعية والمحملة | حماية موحدة من التآكل على جميع الوجوه |
| التخميل | 303 · 304 · 316 لتر · 17-4 درجة حموضة | مواجهات دقيقة غير قابلة للصدأ | يزيل الحديد الحر، ويحسن مقاومة التآكل |
| طلاء الزنك | الصلب الكربوني | فواصل فولاذية للأغراض العامة- | الحماية الاقتصادية من التآكل |
| أكسيد أسود | 1045 · 4140 · 4340 | الفواصل الصناعية والآلات | الحماية الاقتصادية من التآكل. تراكم منخفض |
| مسحوق الطلاء / إعداد الطلاء | الصلب · الألومنيوم | الفواصل الهيكلية والخارجية | طلاء آلي-للأسطح الجاهزة عند الطلب |
مراقبة جودة الفاصل
نحن نقوم بفحص OD/ID، والتركيز، والتوازي، والطول، والتربيع، والخيوط في جميع أنحاء الإنتاج للتأكد من أن الفواصل تتوافق مع الرسم وتجميعها بشكل صحيح. بالنسبة للمشاريع الموثقة، يمكننا توفير شهادات المواد وسجلات التفتيش لدعم التفتيش الوارد الخاص بك.
التفتيش العمودي التربيعي
فحص مقياس الارتفاع CMM
فحص لوحة سطح CMM
اذهب/لا-اذهب لفحص مقياس الخيط
فحص الميكرومتر بمقياس الدبوس
| البند التفتيش | المعدات / الطريقة | أجزاء فاصل نموذجية |
|---|---|---|
| أبعاد OD / ID | ميكرومتر · مقياس التجويف · CMM | الفواصل الأسطوانية والأنبوبية |
| التركيز والتشغيل-الخروج | CMM · V-الكتل والمؤشر | رمح وتحمل الفواصل |
| توازي الوجه | CMM · لوحة السطح والمؤشر | الفواصل الدقيقة والمحملة |
| الطول / البعد المكدس | مقياس الارتفاع · ميكرومتر · CMM | الفجوة والفواصل التحميل المسبق |
| تربيع | CMM · المربع والمؤشر | المواجهات والفواصل المتصاعدة |
| المفاتيح والفتحات | CMM · التوصيل والتشغيل/لا-أجهزة قياس الانطلاق | فواصل مضادة-للدوران |
| فحص الموضوع | اذهب/لا-اذهب إلى مقاييس الخيط | مواجهات الخيوط والفواصل |
| خشونة السطح | اختبار الخشونة | الدقة وتحمل الوجوه |
| التحقق من المواد | مطياف + شهادة المواد | المواد الخام الواردة (EN 10204 3.1 متاحة) |
| التفتيش النهائي | CMM + تقرير التفتيش | قبول الأبعاد النهائية |
هل تحتاج إلى مراقبة جودة موثقة؟أرسل لنا الرسومات الخاصة بك ومتطلبات التفتيش.
النموذج الأولي والتصنيع الميكانيكي المنخفض الحجم
غالبًا ما تبدأ مشروعات المباعدة بنماذج أولية - تصميمات جديدة أو فحوصات ملائمة للتجميعات أو الاستبدالات التي يجب اختبارها قبل الإنتاج. تعمل المعالجة الآلية من القضبان والأنابيب والألواح على تجنب استخدام الأدوات ومدة الصب، لذا فإن النماذج الأولية والأحجام المنخفضة تكون عملية. نحن نؤيدالنموذج الأولي والتصنيع باستخدام الحاسب الآلي (CNC) منخفض الحجممن عينات فردية إلى أوامر دفعية صغيرة متكررة-.
تصنيع النماذج الأولية
للتصميمات الجديدة والتحقق من الصحة وفحوصات الملاءمة.
الكمية النموذجية:1-10 قطع
انخفاض حجم-الإنتاج
للأنظمة التجريبية وعمليات الإنتاج الأولية.
الكمية النموذجية:10-1، 000+ جهاز كمبيوتر شخصى
كرر الإنتاج
للوحات الاحتياطية والطلبات المتكررة ذات التصميمات المعمول بها.
الكمية النموذجية:بناء على متطلبات المشروع
مناسبة ل
الفواصل الأسطوانية والأنبوبية
مواجهات دقيقة وفواصل ملولبة
فواصل المحمل والمحرك والاقتران
الفواصل المسطحة والغسالة
قطع مسافة متدرجة ومخصصة
الحشوات والفواصل المتصاعدة
التعبئة والتغليف والمهلة الزمنية للفواصل المُشكَّلة باستخدام الحاسب الآلي
التعبئة والتغليف
حماية السطح:أكياس البولي ايثيلين، طبقة واقية على الوجوه المؤكسدة والمصقولة
الحماية من التآكل:ورق VCI للفواصل الفولاذية في النقل الخارجي
حماية تتحمل:أغطية أو سدادات على التجاويف الدقيقة عند الطلب
أوامر مختلطة:مرتبة حسب رقم الجزء مع الملصقات وقوائم مراجعة الكمية
التغليف المخصص:يتم دعم متطلبات التعبئة الخاصة بالعميل-.
المهلة النموذجية
| نوع الطلب | المهلة النموذجية |
|---|---|
| النموذج الأولي | 5-10 أيام عمل |
| طلب حجم منخفض- | 10-20 يوم عمل |
| أمر الإنتاج | 20-35 يوم عمل، حسب الجدول الزمني |
| كرر الطلب | 10-25 يوم عمل |
هل تحتاج إلى جدول تسليم محدد؟أرسل رسوماتك، وكمياتك، ومتطلبات التشطيب الخاصة بمشروع-عرض أسعار محدد.
التعليمات
س: 1. ما هي الفواصل الآلية التي يمكنك تصنيعها؟
ج: نقوم بتصنيع الفواصل الأسطوانية المخصصة، والمواضع الدقيقة، والفواصل الأنبوبية، والفواصل المسطحة والغاسلة، والفواصل المتدرجة، والفواصل الملولبة والمواجهات، وفواصل المحامل، وفواصل المحرك والوصلات، والحشوات، وقطع المسافة المتصاعدة من رسومات العملاء.
س: 2. ما هي المواد التي تصنع منها الفواصل؟
ج: نقوم بتصنيع الفواصل من الألومنيوم (6061-T6، 6063-T5، 7075-T6، 5083، 5052-H32)، الفولاذ المقاوم للصدأ (303، 304، 304L، 316، 316L، 17-4 PH)، الكربون وسبائك الصلب (1045، 4140، 4340)، النحاس (C36000، C46400)، النحاس (C10100، C11000) والتيتانيوم (الدرجة 2، الدرجة 5).
س: 3. هل تصنعون الفواصل من المواد الصلبة؟
ج: نعم. نقوم بتصنيع الفواصل من القضبان الصلبة والأنبوب واللوحة، لذلك يتم قطع كل OD وID والوجوه والميزات إلى الرسم - العملي للنماذج الأولية والحجم المنخفض بدون أدوات الصب.
س: 4. ما هي التفاوتات التي يمكنك تحقيقها فيما يتعلق بأبعاد المباعدة؟
ج: نحتفظ عادةً بـ ±0.01–0.02 مم على OD وID (الدقة إلى ±0.005 مم)، وتوازي الوجه 0.01–0.03 مم، و±0.02–0.05 مم على الطول (الدقة إلى ±0.01 مم).
س: 5. هل يمكنك تصنيع -فواصل الأنابيب الجدارية الرفيعة؟
ج: نعم. نحن نتحكم في سمك الجدار إلى ±0.05–0.1 مم على الفواصل الأنبوبية، مع دورات تخفيف الضغط- للحفاظ على ثبات الفواصل الرفيعة والكبيرة من حيث الأبعاد.
س: 6. هل يمكنك آلة المواجهات الملولبة والفواصل الملولبة؟
ج: نعم. يمكننا تصنيع مواجهات ملولبة للذكور والإناث والنقر على الخيوط لكل رسم، بما في ذلك الخيوط العمياء والخيوط من خلال لتصحيح العمق.
س: 7. هل يمكنك تشغيل المفاتيح والفتحات والفتحات المتقاطعة؟
ج: نعم. تعمل أدوات الطحن باستخدام الحاسب الآلي (CNC) والخراطة المباشرة- على إنتاج ممرات مفاتيح وفتحات وثقوب متقاطعة ومسطحات مطحونة في إعداد واحد لضمان الدقة.
س: 8. هل يمكنك تصنيع الفواصل غير المغناطيسية-؟
ج: نعم. تناسب الفواصل النحاسية (C36000، C46400)، والألمنيوم (6061-T6، 7075-T6) والتيتانيوم (الدرجة 5) الأجهزة الحساسة والتجمعات المغناطيسية.
س: 9. ما هي التشطيبات السطحية التي تقدمها للفواصل؟
ج: الأنودة (النوع II / الصلب III)، طلاء التحويل الكيميائي، النيكل غير الكهربي، التخميل، طلاء الزنك، الأكسيد الأسود وطلاء -الأسطح المصنعة آليًا الجاهزة.
س: 10. هل يمكنك توفير شهادات المواد وتقارير التفتيش؟
ج: نعم. يمكننا توفير شهادات المواد (EN 10204 3.1)، وتقارير فحص الأبعاد، وتقارير CMM، وسجلات التوازي عند الطلب.
س: 11. هل تقبلون الرسومات ثنائية الأبعاد وملفات CAD؟
ج: يمكننا العمل من خلال ملفات الرسم STEP وSTP وIGES وIGS وSolidWorks وDXF و2D الشائعة.
س: 12. ما هي المهلة الزمنية النموذجية للفواصل المُشكَّلة باستخدام الحاسب الآلي؟
ج: تتراوح المهل الزمنية النموذجية بين 5 و10 أيام عمل للنماذج الأولية، و10 إلى 20 يوم عمل للطلبات ذات الحجم المنخفض-، و15 إلى 30 يوم عمل لأوامر الإنتاج، اعتمادًا على درجة التعقيد والكمية والمواد والتشطيب.
س: 13. هل يمكنك التعامل مع إنتاج الفواصل ذات الحجم الكبير-؟
ج: نعم. نحن ندعم الكميات من النماذج الأولية الفردية لعمليات إنتاج متكررة مكونة من 1,000+ قطعة، مع تشغيل CNC مغذي بالشريط - للحصول على فواصل متسقة وقابلة للتكرار.
أرسل ملف الرسم ثنائي الأبعاد أو ملف CAD ثلاثي الأبعاد ودرجة المواد والكمية ومتطلبات التشطيب.
