الأجزاء المحولة باستخدام الحاسب الآلي: كيف يتم تصميم الجودة في كل خطوة من خطوات الإنتاج

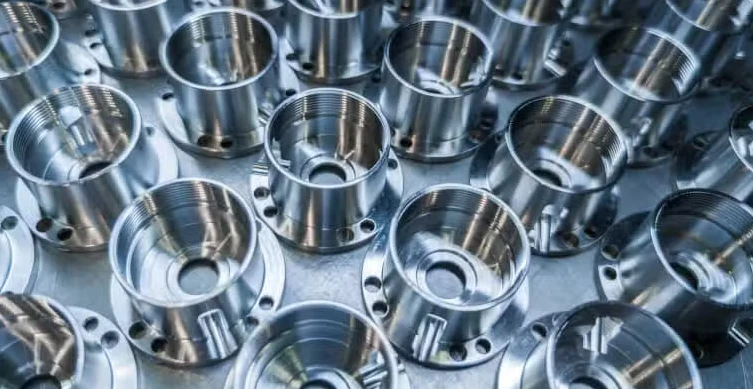

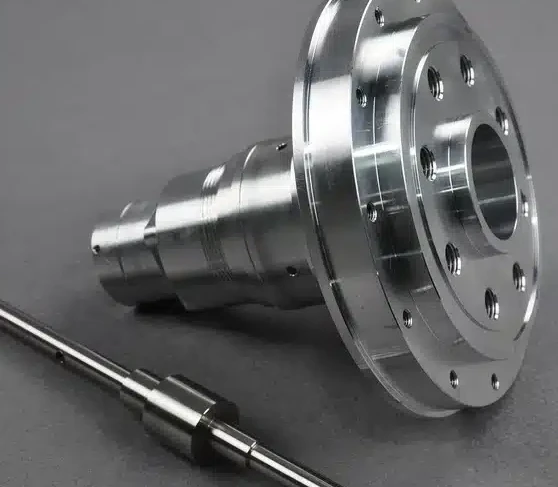

انظر داخل أي -نظام عالي الأداء - وحدة طاقة هيدروليكية، ومفصل آلي، وخط وقود الطائرات - وستجد الأجزاء الدوارة تقوم بعمل هادئ وحاسم. تبدأ هذه المكونات الدائرية المتناظرة كمخزون بسيط من القضبان وتنتهي في شكل أعمدة، وبطانات، ودبابيس، وتركيبات، وفواصل تحمل تفاوتات تقاس بالميكرونات.

تعد الأجزاء المحولة باستخدام الحاسب الآلي أمرًا بالغ الأهمية للتصنيع الحديث، حيث توفر أداءً دقيقًا وموثوقًا في التطبيقات الفضائية والطبية والصناعية.

يعتمد المصنعون عليها لسبب واحد:عندما يكون الجزء المدور مستديرًا ومتحد المركز وقابل للتكرار، فإن التجميعات بأكملها تتصرف بالطريقة الموعود بها في الرسم.ولكن لا يتم إنشاء جميع الأجزاء المحولة بشكل متساوٍ - ويتم تحديد الفرق قبل وقت طويل من ظهور الرقائق، في اختيار المواد وإعداد الأدوات والتحكم في العملية.

تتناول هذه المقالة الرحلة الكاملة لجزء CNC المحول: كيفية عمل العملية، والصناعات التي تعتمد عليها، وما هي المواد والتشطيبات المنطقية، و- الأهم من ذلك بالنسبة للمشترين -كيفية التعرف على متجر يقدم الجودة في كل طلب، وليس الطلب الأول فقط.

احصل على عرض أسعار مجاني للأجزاء الدقيقة المخروطة باستخدام الحاسب الآلي

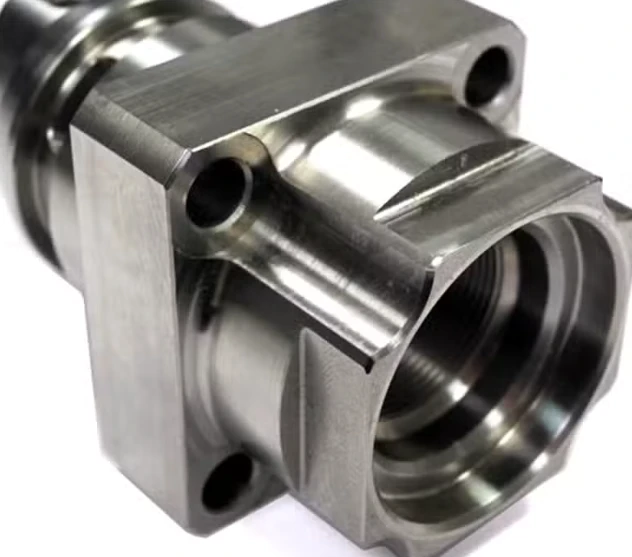

يتم إنتاج الجزء المدور عن طريق تدوير قطعة العمل مقابل أداة القطع الثابتة على مخرطة CNC، بحيث يتم تحديد هندستها من خلال محور واحد: الأقطار الخارجية، والتجويف، والأخاديد، والتناقص التدريجي، والخيوط. إن بساطة المحور-الفردي هذه خادعة. نظرًا لأن كل ميزة تشترك في مركز دوران واحد، فإن الأجزاء التي تم تدويرها تحقق ذلكالتركيز والاستدارة التي تواجه عمليات الإعداد{0} المتعددة صعوبة في مطابقتها- ولهذا السبب يقومون بتثبيت مجموعات المحامل الدوارة، والختم، والتحميل.

تعد التفاوتات البالغة ±0.005 مم (±0.0002 بوصة) على الأقطار الحرجة بمثابة عمل قياسي لخلية دوران قادرة، وينتج نفس البرنامج الجزء رقم عشرة آلاف بشكل مطابق للجزء رقم واحد. هذا المزيج - من الدقة بالإضافة إلى التكرار - هو ما يجعل المكونات المحولة أساسية وليست عادية.

تبدأ العملية بمخزون القضبان أو البليت، ويتم إمساكها ولفها بينما تعمل أدوات القطع القابلة للفهرسة على إزالة المواد في مسارات دائرية. تذهب مراكز الدوران الحديثة إلى ما هو أبعد من تلك الحركة الأساسية.تتقاطع مصانع الأدوات الحية مع الثقوب والمسطحات والممرات الرئيسية دون مغادرة المخرطة؛ تعمل المغازل الفرعية - على تشغيل الطرف الخلفي للجزء في نفس الدورة؛ تسمح مغذيات الشريط للخلية بالعمل دون مراقبة طوال الليل.

النتيجة العملية للمشترين:الميزات التي كانت تتطلب في السابق عملية ثانية وتركيبًا ثانيًا، أصبحت الآن مكتملة في إعداد واحد.تعني عمليات الإعداد الأقل عددًا أقل من مجموعات التسامح، وأضرارًا أقل في التعامل، وفترات زمنية أقصر - الجزء الذي يتم الانتهاء منه في اللحظة التي يغادر فيها عمود الدوران يكون أكثر دقة وأرخص من الجزء الذي ينتقل بين الآلات. الخراطة تكمل الطحن باستخدام الحاسب الآلي بدلاً من التنافس معه: الطحن للهندسة المنشورية، والخراطة لكل شيء يدور.

تتركز المكونات المحولة حيث تكون تكلفة الجزء السيئ أعلى.

الفضاء الجوي: تجهيزات الوقود والهيدروليكية، والبطانات، والمثبتات حيثيجب أن تكون كل دفعة قابلة للإرجاع إلى المواد المعتمدة- راجع موقعناالآلات الفضائيةالقدرات.

السيارات: تم إنتاج مبيتات المستشعرات ومكونات الصمامات وأعمدة النقل بعشرات الآلاف مع صفر-تناسق الانجراف -قطع غيار السيارات.

الهيدروليكية وقوة السوائل: المتشعبات والأكمام والتركيبات حيث يتحكم تشطيب السطح بشكل مباشر في أداء الختم -المكونات الهيدروليكية.

الروبوتات والأتمتة: دبابيس وأعمدة دقيقة تحدد دقة الآلة بأكملها -الروبوتاتوالأتمتة الصناعية.

الالكترونيات وأشباه الموصلات: الموصلات ومكونات التركيب حيث تكون التوصيلية والنظافة مهمة -الإلكترونيات وأشباه الموصلات.

اطلب عرض أسعار لمركبات الطيران-تصنيف المكونات التي تم تحويلها

يتم تحديد الجودة في الجزء المقلوب عند اختيار المواد، قبل القطع الأول بوقت طويل. يوازن الصف الصحيح بين ثلاثة مطالب في وقت واحد:الوظيفة (القوة، ومقاومة التآكل، والموصلية)، وقابلية التشغيل الآلي، والتكلفة.

يتم تحديد الجودة في الجزء المقلوب عند اختيار المواد، قبل القطع الأول بوقت طويل. يوازن الصف الصحيح بين ثلاثة مطالب في وقت واحد:الوظيفة (القوة، ومقاومة التآكل، والموصلية)، وقابلية التشغيل الآلي، والتكلفة.

الأدوات هي المكان الذي يفصل فيه متجر قادر نفسه عن متجر متوسط. تتوافق جميع أشكال هندسة الإدخال، والطلاء، وشريط التجويف المتدلي، واختيار أداة الحز مع المواد والميزات الموجودة في متناول اليد، نظرًا لأنكل جزء من الصلابة في الإعداد يتحول مباشرة إلى الاحتفاظ بالتسامح على المدى الطويل.يكون انحراف بضعة ميكرونات عند طرف الأداة غير مرئي للعين ومميتًا للتجويف الذي يبلغ ±0.005 مم.

إن انضباط الإعداد مهم بنفس القدر. إن ثبات العمل القوي، والمخزون المتوازن، والميزات الرفيعة المدعومة بشكل صحيح تمنع الاهتزاز الذي يظهر لاحقًا كعلامات ثرثرة، وانحراف الحجم، والخردة.بالنسبة للأجزاء التي يقل قطرها عن 25 مم - وخاصة الأجزاء الرفيعة - مراكز الخراطة ذات النمط السويسري- تدعم المادة عند نقطة القطع باستخدام جلبة توجيه، مع الحفاظ على التركيز حيث تنحرف الإعدادات التقليدية. اسأل متجرًا محتملاً عن كيفية التعامل مع العمل على أجزاء مثل تلك التي لديك؛ خصوصية الإجابة تخبرك بكل شيء.

توجد خلية الخراطة الحديثة في المنزل بالتساوي عند قطعة واحدة وعشرة آلاف.تعني البرامج الرقمية وأدوات التغيير-السريع أن عملية النموذج الأولي التي تم التحقق من صحتها تنتقل مباشرة إلى الإنتاج- السرعات والتغذية والإزاحات التي تم إثباتها على عشرة أجزاء تصل إلى عشرة آلاف، ولهذا السبب فإن التحقق من صحة التصميم مبكرًا في أدوات الإنتاج يوفر الوقت والمخاطر لاحقًا.

ومن ناحية الحجم، تعمل المخارط-والآلات السويسرية دون مراقبة خلال الليالي وعطلات نهاية الأسبوع، لذاتتحسن اقتصاديات الوحدة بشكل حاد بمجرد أن تتجاوز الكمية الآلاف- عادةً أقل بنسبة 20–40% من سعر النموذج الأولي. الشريك الذي يمكنه تنفيذ الجزء الخاص بك من المقالة الأولى إلى الإنتاج الكامل يلغي تكلفة إعادة التأهيل لتبديل الموردين في منتصف البرنامج-.

خطط لنموذجك الأولي-من أجل-برنامج الأجزاء المحولة للإنتاج

تشطيب السطح على الجزء المدور ليس تجميليًا - في تطبيقات الختم والمحامل،إنه الفرق بين نظام يتحمل الضغط ونظام يبكي.نظرًا لأن-الخراطة الآلية توفر عادةً Ra 1.6 ميكرومتر؛تعمل ظروف القطع المُحسّنة أو الطحن الثانوي باستخدام الحاسب الآلي على خفض الأسطح الحرجة إلى Ra 0.4 ميكرومتر (16 ميكرون) أو أفضل.

تمتد-المعالجة اللاحقة إلى ما هو أبعد من الهندسة: الأنودة للتآكل والتآكل على الألومنيوم، والتخميل للفولاذ المقاوم للصدأ، والطلاء للتوصيل أو المظهر، والمعالجة الحرارية للصلابة. إدارة هذه الخطوات من خلال شريك واحد مسؤول - عبرخدمات التشطيب السطحي- يعنيينطبق معيار جودة واحد من الشريط الخام إلى الجزء المعبأ، بدلاً من أن يشير ثلاثة بائعين إلى بعضهم البعض عند فشل عملية الإنهاء.

يتم إنتاج الأجزاء المحولة لدينا على خلية دوران مصممة خصيصًا للعمل الموصوف أعلاه:مخارط CNC مزودة بأدوات حية و-مغازل فرعية لإتمام عملية إعداد واحدة-وآلات ذات طراز سويسري-للأعمال الدقيقة ذات القطر الصغير-وإمكانية تدوير-المطحنة للأجزاء التي تطمس الخط الفاصل بين الخراطة والطحن.اكتشف موقعناقدرات الإنتاجومعدات المصنعبالتفصيل.

يتم فرض الجودة أثناء-العملية، ولا يتم اكتشافها بعد ذلك:تم فحص الأبعاد الحرجة أثناء التصنيع، والتحقق من الأجزاء النهائية باستخدام CMM عند الطلب، وكل طلب مدعوم بشهادات المواد إلى EN 10204 3.1، وتقارير الأبعاد، وFAI إلى AS9102، ووثائق RoHS/REACH عند اللزوم.من نموذج أولي واحد إلى عشرات الآلاف من قطع الإنتاج، لا يتغير معيار الفحص مع الكمية.

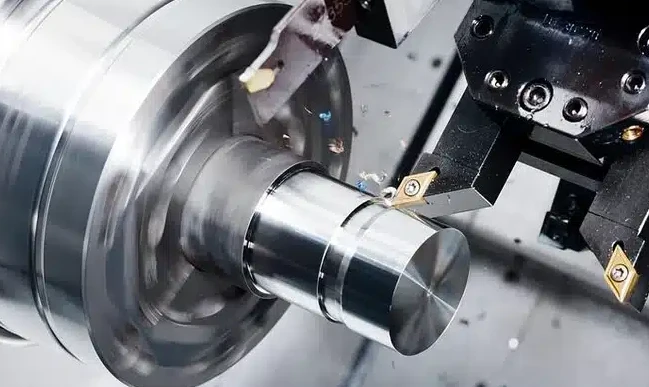

الأدوات الحية في العمل أثناء الخراطة باستخدام الحاسب الآلي-إنتاج الأجزاء الدقيقة المخروطة باستخدام الحاسب الآلي مع تفاصيل دقيقة وجودة السطح.
