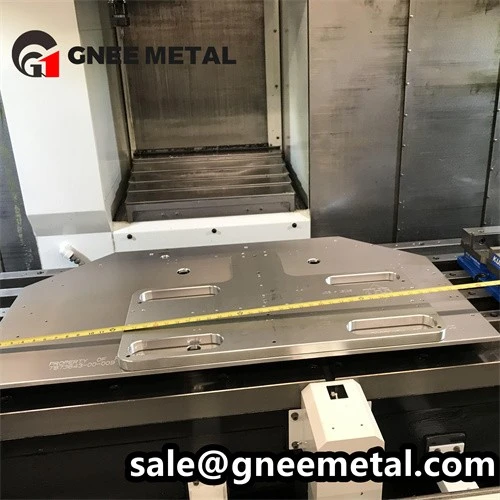

لوحات التصنيع باستخدام الحاسب الآلي
نحن تصنيع مخصصلوحات التصنيع باستخدام الحاسب الآليمن رسومات العملاء وملفات CAD، بما في ذلكلوحات القاعدة، وألواح التثبيت، وألواح الحفر والتثبيت، وألواح التآكل، وألواح الرقائق والمباعدة، وألواح الدعم، والألواح الطرفية، وألواح المشعبات،-وألواح حوض الحرارة والألواح الهيكلية المخصصة. إن قدراتنا في نشر الألواح، والطحن باستخدام الحاسب الآلي، والحفر، والتنصت، والتخريب، والتنميط، وطحن الأسطح تنتج لوحات مسطحة ودقيقة لقواعد الآلات، والأتمتة، والأدوات، والمكونات الهيدروليكية، والإلكترونيات، وتجميع المعدات.
تحمل اللوحة المكونات وتحدد موقعها وتفصل بينها - لذاالتسطيح، والتوازي، والسمك، ودقة نمط الفتحة-، وجودة الحافةتحديد ما إذا كانت الأجزاء الأخرى يتم تركيبها ومحاذاتها بشكل صحيح. نقوم بتصنيع اللوحات منالألومنيوم (6061-T6، 6063-T5، 7075-T6، 5083، 5052-H32)، الفولاذ المقاوم للصدأ (303، 304، 304L، 316، 316L، 17-4 PH)، الكربون وسبائك الصلب (1045، 4140، 4340، لوحة من النوع Q355)، النحاس (C36000، C46400)، النحاس (C10100، C11000) والتيتانيوم (الدرجة 2، الدرجة 5)، يتم تصنيعها من لوحة القطع - غير مثنية من الورقة - بحيث يتم إنتاج كل وجه وفتحة وثقب في الرسم. يتم تصنيع الأجزاء وفقًا للأبعاد والتفاوتات والمواد ومتطلبات التشطيب المحددة، مع توفر شهادات المواد عند الطلب.
أنواع اللوحات المُشكَّلة باستخدام الحاسب الآلي التي نقوم بتصنيعها
نحن نصنع مجموعة واسعة من أنواع الألواح. وفيما يلي الأكثر شيوعا؛ إذا كان الرسم الخاص بك يظهر تكوينًا مختلفًا، فأرسله للمراجعة.
لوحات القاعدة والتركيب
أسس مسطحة وتركيبات المعدات ذات فتحات دقيقة.
مواد: 6061-T6 · 304 · 316L · 4140
لوحات الحفر والتركيبات
لوحات الرقصة والتثبيت مع أنماط الفتحات الموجودة.
مواد:6061-T6 · 4140 · 4340 · 17-4 ف
ارتداء وألواح الشرائح
-أسطح تلامس مقاومة للتآكل للأدلة والشرائح.
مواد:4140 · 4340 · 17-4 ف · 1045
لوحات الرقائق والفاصل
فواصل وحشوات رفيعة للتخليص والتكديس-.
مواد:304 · 316L · 6061-T6 · نحاس

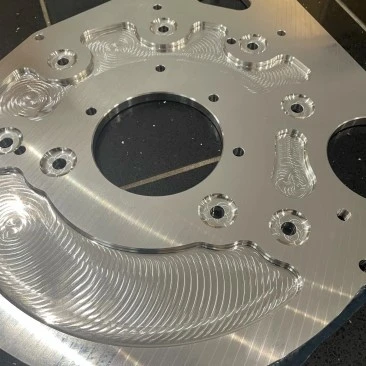

لوحات الدعم والنهاية
لوحات الإغلاق والتعزيز للتجمعات.
مواد: 6061-T6 · 304 · Q355 · 4140
لوحات متعددة
لوحات منافذ محفورة-للدوائر الهيدروليكية والهوائية.
مواد:6061-T6 · 4140 · 316 لتر · 17-4 ف
-ألواح التسخين والتبريد
لوحات ذات زعانف وموجهة للإدارة الحرارية.
مواد: 6061-T6 · 5052-H32 · C11000 · C10100
الألواح الهيكلية والمجمعة
لوحات الإطار والتعزيز للهياكل.
مواد: 6061-T6 · Q355 · 7075-T6 · 4340
لوحات الغطاء والحماية
أغطية وواقيات للآلات والحاويات.
مواد: 6061-T6 · 304 · 316L · C36000
لوحات المحامل والمقعد
لوحات ذات تجاويف مقاعد آلية للمحامل أو البطانات.
مواد: 4140 · 4340 · 6061-T6 · 316L
لقط ولوحات الأدوات
لوحات ذات فتحات T-وميزات تثبيت.
مواد: 6061-T6 · 4140 · 304 · Q355
لوحات تشكيله مخصصة
تم تصنيع إحدى اللوحات-الواحدة للرسم من اللوحة الصلبة.
مواد:7075-T6 · 4340 · 17-4 PH · تيتانيوم درجة 5
هل لديك لوحة مخصصة؟ أرسل الرسم الخاص بك
عمليات التصنيع باستخدام الحاسب الآلي للألواح
نشر وقطع الألواح
الأفضل لـ:التحجيم · الفراغات · مخزون كبير
قطع اللوحة إلى حجم فارغ قبل المعالجة الدقيقة.
الطحن باستخدام الحاسب الآلي
الأفضل لـ:الوجوه · الفتحات · الجيوب · الملامح
العملية الأولية للألواح المسطحة والملفوفة.
الحفر والتنصت
الأفضل لـ:أنماط الترباس · الخيوط · الثقوب المضادة
مواضع ثقب دقيقة مع فتحات ملولبة وغاطسة.
طحن السطح وبلانشارد
الأفضل لـ:التسطيح · التوازي
يطحن الوجوه المرجعية بشكل مسطح ومتوازي مع التفاوتات الضيقة.
التشكيل الجانبي وتصنيع الحواف
الأفضل لـ:الكفاف الخارجي · الشطب
المطاحن الشكل الخارجي، وعلامات التبويب ونصف القطر لكل رسم.
إزالة الأزيز وتشطيب الحواف
الأفضل لـ:الحواف · الثقوب · سلامة التعامل
حواف وحواف خالية من نتوءات- للطلاء والسلامة.
مواد لوحة CNC
بالنسبة للوحات، يعتمد اختيار المواد علىالحمل والصلابة والوزن وبيئة التآكل والتآكل والمظهر. نقوم بتصنيع الألواح من المواد المعدنية المذكورة أدناه - الألومنيوم والفولاذ المقاوم للصدأ والكربون وسبائك الفولاذ والنحاس والنحاس والتيتانيوم.
| مادة | الدرجات المشتركة | تطبيقات اللوحة النموذجية | المزايا الرئيسية |
|---|---|---|---|
| الألومنيوم | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | لوحات القاعدة، المشتتات الحرارية، اللوحات الهيكلية، الأغطية | قوة عالية-إلى-الوزن، ومقاومة التآكل، وقابلة للأكسدة؛ 6061-T6 هو المعيار للأغراض العامة |
| الفولاذ المقاوم للصدأ | 303 · 304 · 304 لتر · 316 · 316 لتر · 17-4 ف | الأطباق البحرية والغذائية والخارجية، وأطباق الارتداء | مقاومة التآكل. 316L يناسب بيئات الكلوريد؛ 17-4 PH يضيف القوة |
| الكربون وسبائك الصلب | 1045 · 4140 · 4340 · لوحة من النوع Q355 | قواعد ثقيلة، وألواح تثبيت، وألواح تثبيت | صلابة وقوة عالية. قابلة للحام والطلاء |
| النحاس | C36000 قطع نحاس مجاني- · نحاس بحري C46400 | لوحات العدادات، لوحات زخرفية، الحشوات | قابلية تصنيع ممتازة، ومقاومة للتآكل، وغير-مغناطيسية |
| نحاس | C10100 (OFHC) · C11000 النحاس كهربائيا | المشتت الحراري-والألواح الموصلة | الموصلية الكهربائية والحرارية العالية |
| التيتانيوم | الصف 2 (CP) · الصف 5 (Ti-6Al-4V) | صفائح بحرية وكيميائية وخفيفة الوزن-عالية القوة | مقاومة رائعة للتآكل بأفضل قوة-إلى-الوزن |
دقة اللوحة والتحكم في الأبعاد
تحدد اللوحة موقع كل شيء مثبت عليها، وبالتالي فإن الميزات الموجودة أدناه تحدد ما إذا كانت التجميعات يمكن تركيبها بدون تركيب. نحن نصنعها حسب الرسم، ونشددها عند الطلب.
| مواصفة | القدرة النموذجية | لماذا يهم لوحات |
|---|---|---|
| التسطيح | 0.02–0.05 مم لكل 100 مم (الأرضي إلى 0.01 مم) | سطح التركيب الحقيقي؛ الأختام ومحاذاة الأجزاء |
| التوازي (الوجوه) | 0.02-0.05 ملم لكل 100 ملم | هناك وجهان متقابلان متوازيان في المكدس-لأعلى |
| سماكة | ±0.02–0.05 مم (الأرضي إلى ±0.01 مم) | فاصل ثابت ووظيفة هيكلية |
| موضع الثقب (النمط) | ±0.05–0.1 مم (الدقة حتى ±0.02 مم) | يتم تثبيت المعدات والإطارات التي تم شراؤها دون إعادة العمل |
| قطر الثقب | ±0.01–0.05 مم؛ موسع إلى H7 عند الطلب | ثبت وأغلق-مواقع الملاءمة |
| عرض الفتحة وموقعها | ±0.03–0.05 ملم | T-فتحات ونطاقات الضبط والتخليص |
| غاطسة / كونتربور | للرسم (82.5 درجة / 90 درجة / 120 درجة) | السحابات المتساطحة والمقبس-خلوص الرأس |
| دقة الموضوع | ISO 6g / 6H أو لكل رسم | تثبيت آمن؛ المواضيع استغلالها والمطحون |
| خشونة السطح | را 0.8-3.2 ميكرومتر؛ را 0.2-0.8 ميكرون الأرض | ختم الوجوه والمظهر وإعداد الطلاء |
| الأبعاد الحرجة | ±0.01 مم (الدقة حتى ±0.005 مم) | قياس-لوحات الجودة والمحاذاة |
الميزات المهمة التي نتحكم فيها
أنماط الحفرة- مواضع وأقطار الفتحات المطابقة لمعدات التزاوج، وموسعة حيث يكون موقع الوتد مطلوبًا.
التسطيح والتوازي- يتم التحكم فيه على الوجوه المرجعية بحيث تستقر اللوحات وتتحاذى بشكل صحيح؛ الأرض حيثما كان ذلك مطلوبا.
السُمك والتكديس-لأعلى- سُمك موحد بحيث تحافظ الحشوات والفواصل على الخلوص.
المواضيع- متري، UNC/UNF وخيوط خاصة ذات عمق وقوة صحيحين.
الحواف والزوايا- حواف مشطوفة ومشوهة بأنصاف أقطار لكل رسمة لضمان السلامة والتصاق الطلاء.
تعريف- أرقام الأجزاء أو العلامات بالليزر عند الطلب لإمكانية التتبع والتجميع.
المعالجة الحرارية وتخفيف التوتر للوحات CNC
تتم معالجة الألواح الفولاذية المحملة وألواح الألومنيوم-عالية القوة بالحرارة كما هو محدد في الرسم. تخفيف الضغط بعد التخشين يحافظ على الألواح الكبيرة والرفيعة مسطحة قبل الانتهاء من التشغيل الآلي.
| المعالجة الحرارية | الدرجات المطبقة | أجزاء اللوحة النموذجية |
|---|---|---|
| إخماد ومزاج | 1045 · 4140 · 4340 | قاعدة ثقيلة وألواح هيكلية |
| الحل + الشيخوخة | 17-4 ف. · 7075-T6 | ألواح من الألومنيوم والفولاذ المقاوم للصدأ-عالية القوة |
| تخفيف التوتر | جميع درجات الفولاذ · 6061-T6 | لوحات كبيرة ورقيقة قبل الانتهاء من الطحن/الطحن |
| التطبيع | لوحة من الصلب الكربوني | لحام-الألواح التحضيرية والهيكلية |
التشطيبات السطحية للوحات CNC
تعمل اللمسات النهائية للسطح على حماية الألواح من التآكل وإعدادها للتجميع أو الطلاء أو متطلبات المظهر المؤكسد.
التحويل الكيميائي
طلاء النيكل اللاكهربائي
التلميع الكهربائي
معطف مسحوق
| الانتهاء من السطح | المواد المطبقة | أجزاء اللوحة النموذجية | الفائدة الرئيسية |
|---|---|---|---|
| أنودة (النوع الثاني / الصلب الثالث) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | القاعدة والمشتت الحراري-والألواح الهيكلية | مقاومة التآكل والتآكل. خيارات الألوان |
| التحويل الكيميائي (الكرومات) | درجات الألومنيوم | قم بطلاء-الأغطية والحواجز الجاهزة | الحماية من التآكل الموصلي؛ قاعدة الطلاء |
| طلاء النيكل اللاكهربائي | 4140 · 4340 · 1045 · الألومنيوم | اللوحات الهيدروليكية والصناعية | حماية موحدة من التآكل على جميع الوجوه |
| التخميل | 303 · 304 · 316 لتر · 17-4 درجة حموضة | أطباق بحرية وغذائية وخارجية | يزيل الحديد الحر، ويحسن مقاومة التآكل |
| التلميع الكهربائي | 304 · 316L | أطباق غذائية وطبية ونظيفة | سطح أملس ونظيف ومشرق |
| طلاء الزنك | الصلب الكربوني | ألواح فولاذية للأغراض العامة- | الحماية الاقتصادية من التآكل |
| أكسيد أسود | 1045 · 4140 · 4340 | اللوحات الصناعية والآلات | الحماية الاقتصادية من التآكل. تراكم منخفض |
| مسحوق الطلاء / إعداد الطلاء | الصلب · الألومنيوم | اللوحات الهيكلية والخارجية | طلاء آلي-للأسطح الجاهزة عند الطلب |
لست متأكدًا من اللمسة النهائية التي تناسب طبقك؟أرسل الرسم والمواد والتطبيق للحصول على توصية نهائية.
مراقبة جودة اللوحة
نقوم بفحص التسطيح والتوازي وأنماط الفتحات والسمك والخيوط في جميع أنحاء الإنتاج للتأكد من أن الألواح تلبي الرسم وتجميعها بشكل صحيح. بالنسبة للمشاريع الموثقة، يمكننا توفير شهادات المواد وسجلات التفتيش لدعم التفتيش الوارد الخاص بك.
التفتيش العمودي التربيعي
فحص مقياس الارتفاع CMM
فحص لوحة سطح CMM
اذهب/لا-اذهب لفحص مقياس الخيط
فحص الميكرومتر بمقياس الدبوس
| البند التفتيش | المعدات / الطريقة | أجزاء اللوحة النموذجية |
|---|---|---|
| التسطيح والتوازي | CMM · لوحة السطح والمؤشر · مسطح الجرانيت | القاعدة والتركيبات واللوحات المرجعية |
| موضع الثقب ونمطه | CMM · قياس الارتفاع | لوحات القاعدة، لوحات متعددة، تركيبات |
| قطر الثقب | مقاييس الدبوس · الميكرومتر · CMM | فتحات المسامير، فتحات المسامير، فتحات العدادات |
| سماكة | ميكرومتر · الفرجار · CMM | الحشوات والفواصل وجميع اللوحات |
| عرض الفتحة والملف الشخصي | CMM · الفرجار | فتحات T-، فتحات الضبط |
| فحص الموضوع | اذهب/لا-اذهب إلى مقاييس الخيط | الثقوب والأزرار الملولبة |
| خشونة السطح | اختبار الخشونة | الختم وظهور الوجوه |
| التحقق من المواد | مطياف + شهادة المواد | المواد الخام الواردة (EN 10204 3.1 متاحة) |
| التفتيش النهائي | CMM + تقرير التفتيش | قبول الأبعاد النهائية |
هل تحتاج إلى مراقبة جودة موثقة؟أرسل لنا الرسومات الخاصة بك ومتطلبات التفتيش.
النموذج الأولي وتصنيع الألواح ذات الحجم المنخفض-.
غالبًا ما تبدأ مشروعات الألواح بنماذج أولية - من التصميمات الجديدة، أو فحوصات الملاءمة على التجميعات أو الاستبدالات التي يجب اختبارها قبل الإنتاج. نحن نؤيدالنموذج الأولي والتصنيع باستخدام الحاسب الآلي (CNC) منخفض الحجممن عينات فردية إلى أوامر دفعية صغيرة متكررة-.
تصنيع النماذج الأولية
للتصميمات الجديدة والتحقق من الصحة وفحوصات الملاءمة.
الكمية النموذجية:1-10 قطع
انخفاض حجم-الإنتاج
للأنظمة التجريبية وعمليات الإنتاج الأولية.
الكمية النموذجية:10-1، 000+ جهاز كمبيوتر شخصى
كرر الإنتاج
للوحات الاحتياطية والطلبات المتكررة ذات التصميمات المعمول بها.
الكمية النموذجية:بناء على متطلبات المشروع
مناسبة ل
لوحات القاعدة والتركيب
لوحات الحفر والتركيب
ارتداء، والرقائق والألواح الفاصلة
لوحات الدعم والنهاية والغطاء
ألواح المشعب والمغسلة الحرارية-.
لوحات تشكيلية هيكلية ومخصصة
التعبئة والتغليف والمهلة الزمنية لألواح التصنيع باستخدام الحاسب الآلي
التعبئة والتغليف
حماية السطح:أكياس البولي ايثيلين، طبقة واقية على الوجوه المؤكسدة والمصقولة
الحماية من التآكل:ورق VCI للألواح الفولاذية العابرة للخارج
حماية الحافة:حراس الزاوية عند الطلب لشحنات الألواح الكبيرة
أوامر مختلطة:مرتبة حسب رقم الجزء مع الملصقات وقوائم مراجعة الكمية
التغليف المخصص:يتم دعم متطلبات التعبئة الخاصة بالعميل-.
المهلة النموذجية
| نوع الطلب | المهلة النموذجية |
|---|---|
| النموذج الأولي | 5-10 أيام عمل |
| طلب حجم منخفض- | 10-20 يوم عمل |
| أمر الإنتاج | 15-30 يوم عمل |
| كرر الطلب | 10-25 يوم عمل |
هل تحتاج إلى جدول تسليم محدد؟أرسل رسوماتك، وكمياتك، ومتطلبات التشطيب الخاصة بمشروع-عرض أسعار محدد.
التعليمات
س: 1. ما هي اللوحات المصنعة باستخدام الحاسب الآلي التي يمكنك تصنيعها؟
ج: نقوم بتصنيع لوحات القاعدة المخصصة، وألواح التركيب، وألواح الحفر والتثبيت، وألواح التآكل، وألواح الرقائق والمباعدة، وألواح الدعم والنهاية، وألواح المشعبات، وألواح الحوض الحراري-، والألواح الهيكلية المخصصة من رسومات العملاء.
س: 2. ما هي المواد التي تصنع منها الألواح؟
ج: نقوم بتصنيع الألواح من الألومنيوم (6061-T6، 6063-T5، 7075-T6، 5083، 5052-H32)، الفولاذ المقاوم للصدأ (303، 304، 304L، 316، 316L، 17-4 PH)، الكربون وسبائك الصلب (1045، 4140، 4340)، النحاس (C36000، C46400)، النحاس (C10100، C11000) والتيتانيوم (الدرجة 2، الدرجة 5).
س: 3. هل تقوم بتصنيع الألواح من مخزون الألواح الصلبة؟
ج: نعم. نقوم بتصنيع الألواح من الصفائح المقطوعة والقضبان، لذلك يتم إنتاج جميع الوجوه والفتحات والثقوب إلى الرسم - بشكل أكثر استواءً وأكثر دقة من بناء الألواح- المشكلة.
س: 4. ما هي التفاوتات التي يمكنك تحقيقها على اللوحات؟
ج: نحن عادةً ما نحافظ على تسطيح يتراوح بين 0.02–0.05 مم لكل 100 مم (من الأرض إلى 0.01 مم)، وسمك ±0.02–0.05 مم، ومواضع الثقب ±0.05–0.1 مم، و±0.01 مم (الدقة إلى ±0.005 مم) على الأبعاد الحرجة.
س: 5. هل يمكنك طحن الألواح للحصول على التسطيح الشديد؟
ج: نعم. نحن نقدم طحن السطح وطحن بلانشارد لجلب الوجوه المرجعية إلى مستوى 0.01 مم من التسطيح والتوازي حيثما يتطلب الرسم ذلك.
س: 6. هل يمكنك حفر أنماط الثقب واستغلالها آليًا؟
ج: نعم. نقوم بالحفر والنقر على المقاييس، UNC/UNF والخيوط الخاصة، بالإضافة إلى التجاويف المسطحة والمغاسل (82.5 درجة / 90 درجة / 120 درجة) للمثبتات المتساطحة.
س: 7. هل يمكنك تصنيع الرقائق الرقيقة والألواح الفاصلة؟
ج: نعم. نحن نحافظ على سمك يصل إلى ±0.02–0.05 مم (الدقة إلى ±0.01 مم) على حشوات وفواصل رفيعة من أجل تكديس دقيق -.
س: 8. هل يمكنك تشغيل حوض التسخين-والألواح الموصلة؟
ج: نعم. نقوم بتصنيع المشتتات الحرارية ذات الزعانف/القنوات المصنوعة من الألومنيوم والألواح الموصلة من النحاس (C10100، C11000) للإدارة الحرارية.
س: 9. ما هي التشطيبات السطحية التي تقدمها للألواح؟
ج: الأنودة (النوع II / الصلب III)، طلاء التحويل الكيميائي، النيكل غير الكهربائي، التخميل، التلميع الكهربائي، طلاء الزنك، أكسيد الأسود، وطلاء -الأسطح الجاهزة آليًا.
س: 10. هل يمكنك إضافة فتحات T-وميزات التثبيت؟
ج: نعم. نقوم بتصنيع فتحات T- وممرات المفاتيح ورؤوس التثبيت في لوحات لتطبيقات الأدوات والتثبيت.
س: 11. هل يمكنك توفير شهادات المواد وتقارير التفتيش؟
ج: يمكننا تقديم شهادات المواد (EN 10204 3.1)، وتقارير فحص الأبعاد، وتقارير CMM، وسجلات التسطيح عند الطلب.
س: 12. هل تقبلون الرسومات ثنائية الأبعاد وملفات CAD؟
ج: يمكننا العمل من خلال ملفات الرسم STEP وSTP وIGES وIGS وSolidWorks وDXF و2D الشائعة.
س: 13. ما هي المهلة الزمنية النموذجية للألواح المُشكَّلة باستخدام الحاسب الآلي؟
ج: تتراوح المهل الزمنية النموذجية بين 5 و10 أيام عمل للنماذج الأولية، و10 إلى 20 يوم عمل للطلبات ذات الحجم المنخفض-، و15 إلى 30 يوم عمل لأوامر الإنتاج، اعتمادًا على درجة التعقيد والكمية والمواد والتشطيب.
أرسل ملف الرسم ثنائي الأبعاد أو ملف CAD ثلاثي الأبعاد ودرجة المواد والكمية ومتطلبات التشطيب.
